Module GSM - SIM548




1.      Module SIM548 và các thiết bị đi kèm.

Đây là module GSM/GPRS và GPS của hãng SIMCOM. Ở đây chúng ta bàn về module Sim548C.




Module SIM548C


Module SIM548 có thể hoạt động với các tần số sau GSM 850MHz, 900 MHz, DCS 1800MHz và PCS 1900MHz và cũng hỗ trợ kỹ thuật GPS định vị vị trí bằng vệ tinh.
Với kích thước nhỏ 55mm x 34mm x 3.0 mm,module này có thể sử dụng cho các ứng dụng như Smart phone,PDA phone,thiết bị định vị GPS cầm tay hay điện thoại.
Chúng ta có thể giao tiếp với module thông qua chuẩn đế 60 chân dành riêng cho module SIM548. Thông qua đế chuẩn 60 chân này,chúng ta có thể sử dụng module với các mục đích :
·         Bàn phím,bảng nút nhấn hay SPI LCD.
·         Một port giao tiếp nối tiếp dành cho GSM và hai port nối tiếp dành cho GPS giúp cho việc thiết kế và phát triển ứng dụng một cách dễ dàng hơn thông qua việc giao tiếp bằng tập lệnh AT.
Bộ sạc cho pin.
·         Các ngõ vào ra dành cho chức năng nghe,gọi và xử lý âm thanh.
·         Các ngõ vào của bộ chuyển đổi AD.

Để sử dụng được module SIM548,cần phải có các thiết bị đi kèm:

Các thiết bị đi kèm module SIM548

A: Nguồn cung cấp.
B: Anten GSM.
C: Anten GPS.
D: Cáp kết nối anten với module.
E: Tai nghe.
F: Cáp giao tiếp nối tiếp.


2.      Phần cứng module SIM548

2.1.      Phần cứng ứng dụng GSM của SIM548:

 Để sử dụng và giao tiếp với module SIM548 phải thông qua một chuẩn đế cắm 60 chân. Bao gồm các ứng dụng dành cho GSM :
·         Nguồn cung cấp và nguồn sạc pin.
·         Hai ngõ vào giao tiếp theo chuẩn nối tiếp.
·         Hai ngõ vào analog
·         Ngõ vào ra dành cho Simcard.

2.1.1 Chức năng các chân của module:








Tên
I/O
Mô tả
Đặc tính điện
VBAT
Có 4 chân VBAT dùng để cung cấp nguồn hoạt động cho module
Vmax= 4.5V
Vmin=3.4V
Vnorm=4.0V
VRTC
I/O
Nguồn Pin dự trữ, sử dụng khi không có nguồn VBAT.
Vmax=2.0V
Vmin=1.2V
Vnorm=1.8V
Inorm= 20uA
VCHG
I
Nguồn cung cấp cho bộ sạc pin của module. Đồng thời giúp cho module nhận ra bộ sạc.
Vmax=5.25V
Vmin=1.1 *VBAT
Vnorm=5.1V
GND
Chân nối đất dành cho các ứng dụng số.
PWRKEY
I
Ngõ vào dùng để mở và tắt nguồn chính của module. Chân này được nối với một nút nhấn. Để mở và tắt nguồn của module,phải nhấn nút nhấn để giữ chân này ở mức thấp trong một khoảng thời gian ngắn.
VILmax=0.2*VBAT
VIHmin=0.6*VBAT
VImax=VBAT
MIC1P
MIC1N
I
Ngõ vào của microphone 1.
MIC2P
MIC2N
I
Ngõ vào của microphone 2.
SPK1P
SPK1N
O
Ngõ ra của loa 1.
SPK2P
SPK2N
O
Ngõ ra của loa 2.
BUZZER
O
Ngõ ra dành cho còi báo.
AGND
Chân nối đất dành cho các ứng dụng tương tự.
DISP_DATA
I/O
Ngõ vào ra để kiểm tra đường truyền dữ liệu.
VILmin=0V
VILmax=0.9
VIHmin=2.0
VIHmax= 3.2
VOLmin=GND
VOLmax=0.2V
VOHmin=2.7
VOHmax=2.9
DISP_CLK
O
Ngõ ra kiểm tra xung Clock.
DISP_D/C
O
Ngõ ra kiểm tra dữ liệu và địa chỉ (có thể được lựa chọn bằng phần mềm).
DISP_CS
O
Ngõ ra cho phép hiện thị.
Các ngõ vào ra với mục đích chung.
NETLIGHT
O
Ngõ ra cho biết trạng thái hoạt động của module GSM.
VILmin=0V
VILmax=0.9
VIHmin=2.0
VIHmax= 3.2
VOLmin=GND
VOLmax=0.2V
VOHmin=2.7
VOHmax=2.9
STATUS
O
Ngõ ra cho biết các trạng thái hoạt động của các ứng dụng khác có trong module.
GPIO0
GPIO1
I/O
Ngõ vào ra dùng chung cho các mục đích khác.
Port nối tiếp 1
DTR
I
Ngõ vào cho biết giao tiếp đã sẵn sàng.
VILmin=0V
VILmax=0.9
VIHmin=2.0
VIHmax= 3.2
VOLmin=GND
VOLmax=0.2V
VOHmin=2.7
VOHmax=2.9
RXD
I
Ngõ vào nhận dữ liệu,
TXD
O
Ngõ ra truyền dữ liệu.
RTS
I
Ngõ vào yêu cầu gửi dữ liệu.
CTS
O
Sẵn sàng để gửi dữ liệu.
RI
O
Ngõ ra cho biết trạng thái hoạt động.
DCD
O
Ngõ ra cho biết dữ liệu đã được gửi đi.
Port nối tiếp 2
DBG_TXD
O
Port dùng để sửa lỗi và giao tiếp bằng tập lệnh AT.
DBG_RXD
I
Các chân dành cho Sim card
SIM_VDD
O
Nguồn cung cấp cho Sim card
Có 2 loại nguồn cung cấp 1.8V hoặc 3V.Được lựa chọn   bởi phần mềm.
SIM_DATA
I/O
Chân truyền nhận dữ liệu với SIM.
VILmin=0V
VILmax=0.3* VSIM
VIHmin=0.7* VSIM
VIHmax= VSIM +0.3
VOLmin=GND
VOLmax=0.2V
VOHmin= VSIM -0.2
VOHmax= VSIM
SIM_CLK
O
Xung nhịp cho SIM.
SIM_PRESENCE
I
Chân để nhận biết có Sim card.
SIM_RST
O
Chân để reset SIM.
Ứng dụng ADC
ADC0
I
Ngõ và dành cho mục đích chuyển đổi từ dạng tương tự sang dạng số.
Điện áp ngõ vào từ 0-24V.
TEMP_BAT
I
Ngõ vào cho biết nhiệt độ của pin.
0-1.2V

Chi tiết các chân của module SIM548



2.1.2.         Bật ứng GSM của module SIM548:

Có ba cách để cho phép ứng dụng GSM hoạt động.
·         Sử dụng chân PWMRKEY.
·         Sử dụng chân CHG_IN.
·         Sử dụng ngắt của một thời gian thực.


·      Sử dụng chân PWMRKEY để bật ứng dụng GSM:

Để cho phép ứng GSM hoạt động,yêu cầu phải giữ chân PWMRKEY ở mức thấp trong một khoảng thời gian ngắn

Dùng chân PWMRKEY để bật ứng dụng GSM

Khi việc bật ứng dụng GSM hoàn tất. Module sẽ gửi trả lại thông báo ứng dụng đã sẵn sàng hoạt động “RDY”. Và chân STATUS sẽ được kéo lên mức cao và giữ ở mức này khi ứng dụng GSM hoạt động.

·      Sử dụng chân CHG_IN để bật ứng dụng GSM.

Đây là chân dành cho bộ sạc pin của module SIM548.Nếu bộ sạc được nối với chân CHG_IN của module khi đang trong chế độ POWER DOWM,thì nó sẽ chuyển sang chế độ GHOST (chỉ sạc pin). Trong chế độ này module không kết nối mạng và chỉ cho phép một vài lệnh AT làm việc. Khi sử dụng chân CHG_IN để bật ứng dụng GSM,module sẽ gửi thông báo:
RDY
GHOST MODE
+CFUN: 0
Trong chế độ GHOST, việc kéo chân PWRKEY xuống mức thấp trong một khoảng thời gian ngắn ứng dụng GSM sẽ được mở và chuyển sang chế độ sạc điện,tất cả chức năng của ứng dụng GSM được mở và cho phép thực hiện được tất cả các lệnh AT.  Lúc này module sẽ gửi trả thông báo:
From GHOST MODE to NORMAL MODE

·      Sử dụng bộ thời gian thực RTC để bật ứng dụng GSM (chế độ báo động).

Ở chế độ báo động, cho phép ứng dụng GSM hoạt động bằng việc sử dụng bộ thời gian thực RTC.  Bộ thời gian thực sẽ đánh thức GSM của module SIM548 khi ứng dụng này ngừng hoạt động. Trong chế độ này module sẽ không kết nối mạng GSM và các tập lệnh dành cho SIM card sẽ không thực hiện được.
Có thể sử dụng lệnh AT+CALARM để cài đặt thời gian báo động. Bộ thời gian thực sẽ giữ module trong thời gian báo động nếu ứng dụng GSM được tắt bằng lệnh ““AT+CPOWD=1” hay chân PWRKEY. Module sẽ chuyển sang chế độ báo động. Lúc này module sẽ gừi thông báo:

RDY
ALARM MODE

Chế độ báo động sẽ hoạt động trong một thời gian tối đa 90s,lúc này module sẽ tự đông ngưng hoạt động. Tuy nhiên,trong suốt thời gian báo động,nếu lệnh AT+CFUN=1 được gửi đến,việc module tự động tắt sẽ không xảy ra. Cũng trong chế độ này,việc kéo chân PWRKEY xuống mức thấp trong một khoảng thời gian ngắn sẽ làm ứng dụng GSM ngưng hoạt động ngay lập tức.

2.1.3.         Tắt ứng dụng GSM của module SIM548

Các cách được sử dụng để tắt ứng dụng GSM của module SIM548:
·         Sử dụng chân PWRKEY.
·         Sử dụng lệnh AT.
·         Module phát hiện nguồn cung cấp yếu.
·         Quá nhiệt.


·      Sử dụng chân PWRKEY để tắt ứng dụng GSM.

Có thể tắt ứng dụng GSM bằng việc kéo chân PWRKEY xuống mức thấp trong một khoảng thời gian ngắn. Module sẽ gửi thông báo:

NORMAL POWER DOWN

Lúc này,tất cả lệnh AT sẽ không có hiệu lực. Module chuyển sang chế đô POWER DOWN, và chỉ còn bộ thời gian thực RTC hoạt động. Quá trình này cũng có thể được nhận biết thông qua chân STATUS,chân này sẽ bị tự động xuống mức thấp trong chế độ này.

Dùng chân PWRKEY để tắt ứng dụng GSM


·      Sử dụng lệnh AT để tắt ứng dụng GSM.
Có thể sử dụng lệnh “AT+CPOWD=1” để tắt ứng dụng GSM. Module gửi trả thông báo:

NORMAL POWER DOWN

Lúc này,tất cả lệnh AT sẽ không có hiệu lực. Module chuyển sang chế đô POWER DOWN, và chỉ còn bộ thời gian thực RTC hoạt động. Quá trình này cũng có thể được nhận biết thông qua chân STATUS,chân này sẽ bị tự động xuống mức thấp trong chế độ này.
·      Ứng dụng sẽ tự động tắt khi nguồn cung cấp yếu.
Phần mềm sẽ thường xuyên kiểm tra điện áp nguồn cung cấp trên chân VBAT,nếu mức điện áp nhỏ hơn 3.5V,module sẽ gửi thông báo:


Nếu mức điện xuống dưới 3.4V,module sẽ gửi thông báo:


Lúc này module sẽ tự động về chế độ POWER DOWN,chỉ còn bộ thời gian thực hoạt động. Chân STATUS cũng sẽ về mức thấp.


·      Ứng dụng GSM sẽ tự động tắt nếu quá nhiệt.
Phần mềm sẽ luôn kiểm tra nhiệt độ của module. Nếu nhiệt độ hiện tại của module lớn bằng hoặc lớn hớn 80,module sẽ gửi thông báo:
+CMTE:1
Nếu nhiệt độ thấp hơn -30,module sẽ gửi thông báo:
+CMTE:-1
Nếu nhiệt độ trên 85,module sẽ gửi thông báo:
+CMTE:2
Nếu dưới -35:
+CMTE:-2
Nếu nhiệt độ nằm ngoài khoảng -35 đến 85,module sẽ tự động tắt.
Lúc này module sẽ tự động về chế độ POWER DOWN,chỉ còn bộ thời gian thực hoạt động. Chân STATUS cũng sẽ về mức thấp.
Có thể kiểm tra nhiệt độ hiện tại của module bằng cách sử dụng lệnh “AT+CMTE” khi module đang hoạt động.



2.1.4.         Truyền thông nối tiếp.

Để giao tiếp và sử dụng ứng dụng GSM,module SIM548 cung cấp chuẩn giao tiếp nối tiếp.
-       Bảy đường liên kết trên một port giao tiếp.
-       Bao gồm đường truyền dữ liệu /RXD và /TXD,đường truyền trạng thái /RTS và /CTS,đường truyền điều khiển /DTR,/DCD và /RING.
-       Với chuẩn giao tiếp này có thể sử dụng cho CSD FAX,dịch vụ GPRS và gửi lệnh AT.
Chuẩn giao tiếp nối tiếp của SIM548

-       Tốc độ baud của giao tiếp nối tiếp: 300,1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.
-       Module có thể tự động lựa chọn tốc độ baud để giao tiếp: 300,1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200.
-       Thuộc tính chân /RING của module:
Trạng thái module SIM548
Trạng thái của chân RI
Bình thường
Mức cao
Đang thực hiện cuộc gọi
Mức thấp,sau đó:
(1)   Chuyển về mức cao khi
(1)   0, 57600, 115200 Def Default asi của module bằng cách sử dụng lệnh "hực hoạt động. ống man ngắn.hoạt động.g chế độ GHOST () cuộc gọi được thiết lập.
(2)   Vẫn giữ ở mức thấp khi sử dụng lênh ATH.
(3)   vlka
SMS
Chuyển xuống và giữ ở mức thấp khoảng 100mS khi nhận được tin nhắn,sau đó chuyển về lại mức cao.




2.1.5.         Kết nối với SIM card.

Có thể sử dụng lệnh AT để lấy thông tin từ SIM card.
Module hỗ trở cả 2 loại SIM card 1.8V và 3.0V.

Kết nối SIM card 6 chân

-       Cấu tạo đế SIM card:

Cấu tạo đế SIM card 6 chân

Chân
Tên
Mô tả
C1
VSIM
Nguồn do module cung cấp. Module SIM548 sẽ tự động xác định loại SIM để cung cấp nguồn 33.0V±10% hay 1.8V±10%. Dòng cung cấp là 10mA.
C2
SIM_RESET
Chân reset SIM card.
C3
SIM_CLOCK
Chân xung clock SIM card.
C5
GND
Chân nối đất.
C6
VPP
Không cần kết nối.
C7
SIM_DATA
Chân truyền nhận dữ liệu.


Thứ tự chân SIM card


2.1.6.         Trạng thái của chân STATUS.

Ta có thể biết được tình trạng của mạng GSM thông qua chân STATUS.




Tráng thái
Mạng GSM
Off
Ứng dụng GSM của SIM548 không hoạt động.
64ms On/ 800ms Off
Ứng dụng GSM không tìm thấy mạng.
64ms On/ 3000ms Off
Ứng dụng GSM đang kết nối mạng.
64ms On/ 300ms
Đang giao tiếp GPRS.



Ta sử dụng đèn led để kết nối với chân STATUS.

Kết nối với chân NETLIGHT


3.      Phần cứng ứng dụng GPS của module SIM548


Giao tiếp với ứng dụng GPS thông qua chuẩn giao tiếp nối tiếp RS-232.

3.1.         Chi tiết các chân dùng cho ứng dụng GPS.

Tên
I/O
Mô tả
Đặc tính điện
GPS_VCC
I
Có chân dùng để cung cấp nguồn cho ứng dụng GPS.
Vmax= 5.0V
Vmin=3V
Vnorm=3.3V
GPS_VRTC
I
Nguỗn dự trữ cho bộ thời gian thực và SRAM. Không kết nối nếu không sử dụng.
Vmax= 3.3V
Vmin=2.7V
Vnorm=3.0V
GPS_VANT
I
Nguồn ngoài dùng cho anten GPS. Ngõ vào này dùng đê lựa chọn nguồn hoạt động cho anten GPS loại 5V hay 3V. Chân này có thể kết nối trực tiếp với GPS_VCC_RF.
Imax=25mA
Vmax=5V
Vmin=2.85V

GPS_VCC_RF
O
Nguồn cung cấp cho anten GPS loại 3V.
Vmax=2.9V
Vmin=2.8V
Vnorm=2.85V
Imax=25mA
Giao tiếp nối tiếp
GPS_TXA
O
Chân truyền dữ liệu của portA.

GPS_RXA
I
Chân nhận dữ liệu của portA.

GPS_TXB
O
Chân truyền dữ liệu của portB.

GPS_RXB
I
Chân nhận dữ liệu của portB.

GPS_M-RST
I
Chân reset ứng dụng GPS.




3.2.         Bật ứng dụng GPS

Để cho ứng dụng GPS hoạt động,nguồn cung cấp tại chân GPS_VCC phải lớn hơn 2.3V,và giữ ở mức này trong khoảng ít nhất 220ms.

Bật ứng dụng GPS

3.3.         Mạch kết nối cho chân VRTC

Bộ thời gian thực RTC là rất quan trọng cho ứng dụng GPS và nguồn SRAM cũng lấy từ chân VRTC.



Kết nối với chân VRTC


3.4.         Mạch kết nối cho chân RESET

Có một IC trong module SIM548 dùng cho việc reset ứng dụng GPS. Nếu điện áp ngõ vào của IC nhỏ hớn 2.3V,thì chân reset sẽ giữ ở mức thấp,sau đó nếu ngõ vào ở mức lớn hơn 2.3V thì IC sẽ tạo ra một tín hiệu reset trong khoảng 220ms. Sau đó chân reset sẽ lên mức cao. Muốn reset ứng dụng GPS,thì chân GPS_M-RST nên giữ ở mức thấp ít nhất 10ms.

Kết nối với chân RESET


3.5.          Chuẩn giao tiếp nối tiếp của ứng dụng GPS.

Module SIM548 hỗ trợ hai port giao tiếp cho ứng dụng GPS (portA và portB).

PortA:
-       Hai chân để truyền nhận dữ liệu : GPS_RXA và GPS_TXA.
-       Hỗ trợ tốc độ baud từ 1200 đến 115200 bps.
-       Giao thức giao tiếp: Mặc định là SiRF,57600 bps.
PortB:
-       Hai chân truyền nhận dữ liệu : GPS_RXB và GPS_TXB.
-       Hỗ trợ tốc độ baud từ 1200-15200 bps.
-       Chuẩn giao thức truyền dữ liệu : NMEA,4800 bps.
-       Định dạng dữ liệu đầu ra: GGA,GSA,GSV,RMC,VTG.
Tần số cập nhật ; 1Hz



4.      Ứng dụng GSM của module SIM548.

4.1.      Giới thiệu về ứng dụng GSM.

GSM (Global System for Mobile Communication) là hệ thống thông tin di động toàn cầu. GSM là chuẩn giao tiếp phổ biến nhất cho điện thoại di động nhờ khả năng phủ sóng rộng khắp thế giới.GSM khác với các chuẩn giao tiếp trước đó về chất lượng tín hiệu,tốc độ và tiện ích tin nhắn. Nó được xem là một hệ thống di động thứ hai (second generation, 2G) . GSM là một chuẩn mở,hiện tại nó được phát triển bởi 3rd Generation Partnership Project (3GPP).
Mạng GSM

4.2.      Sử dụng ứng dụng GSM cho dịch vụ gửi tin nhắn và cuộc gọi.



Sử dụng tập lệnh AT dành cho GSM của module SIM548 trong các thao tác dùng cho dịch vụ SMS (Short Message Service) và cuộc gọi, bao gồm:
-       Khởi tạo
-       Nhận cuộc gọi.
-       Thiết lập cuộc gọi.
-       Nhận tin nhắn.
-       Gửi tin nhắn.
4.2.1.         Các thuật ngữ.
<CR> : Carriage return (0x0D).
<LF> : Line Feed (0x0A).
MT : Mobile Terminal . Thiết bị đầu cuối mạng (trong trường hợp này là module SIM548).
TE : Terminal Equipment.  Thiết bị đầu cuối (máy tinh, hệ vi điều khiển).

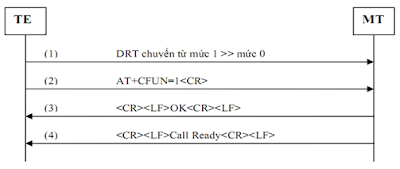

4.2.2.         Khởi tạo cho ứng dụng GSM:
-       Đưa module về chế độ nghỉ (sleep mode)

Chuyển từ chế độ bình thường sang chế độ nghỉ (sleep mode)

(1) AT+CFUN=0<CR>
Tắt hết mọi chức năng liên quan đến truyền nhận sóng RF và các chức năng liên quan đến SIM. module không còn được kết nối với mạng.
(2) <CR><LF>OK<CR><LF>
Chuỗi thông báo kết quả thực thi lệnh thành công, thông thường là sau 3 giây kể từ lúc nhận lệnh AT+CFUN=0.
(3) Chuyển trạng thái chân DTR từ mức 0 sang mức 1.
Module hoạt động ở chế độ sleep mode.

-       Chuyển từ chế độ nghỉ sang chế độ hoạt động bình thường.

Đưa module trở về trạng thái hoạt động

(1) Đưa chân DRT chuyển từ mức 1 xuống mức 0
Module thoát khỏi chế độ sleep.
 (2) AT+CFUN=1<CR>
Đưa module trở về chế độ hoạt động bình thường.
(3) MT trả về chuỗi <CR><LF>OK<CR><LF>.
(4) Module gửi tiếp chuỗi thông báo <CR><LF>Call Ready<CR><LF>.
Thời gian kể từ lúc nhận lệnh AT+CFUN=1<CR> đến lúc module gửi về thông báo trên khoảng 10 giây.

- Khởi tạo cấu hình mặc định cho modem.



Khởi tạo cấu hình mặc định cho module SIM548


(1) ATZ<CR>
Reset modem, kiểm tra modem dã hoạt động bình thường chưa. Gửi nhiều lần cho chắc ăn, cho đến khi nhận được chuỗi: ATZ<CR><CR><LF>OK<CR><LF>.
(2) ATE0<CR>
Tắt chế độ echo lệnh. Chuỗi trả về có dạng: ATE0<CR><CR><LF>OK<CR><LF>.
(3) AT+CLIP=1<CR>
Định dạng chuỗi trả về khi nhận cuộc gọi.
Thông thường, ở chế độ mặc định, khi có cuộc gọi đến, chuỗi trả về sẽ có dạng: <CR><LF>RING<CR><LF>
Sau khi lệnh AT+CLIP=1<CR> đã được thực thi, chuỗi trả về sẽ có dạng:
<CR><LF>RING<CR><LF>
<CR><LF>+CLIP: "0929047589",129,"",,"",0<CR><LF>
Chuỗi trả về có chứa thông tin về số điện thoại gọi đến. Thông tin này cho phép xác định việc có nên nhận cuộc gọi hay từ chối cuộc gọi.
Kết thúc các thao tác khởi tạo cho quá trình nhận cuộc gọi. Các bước khởi tạo tiếp theo liên quan đến các thao tác truyền nhận tin nhắn.
(4) AT&W<CR>
Lưu cấu hình cài đặt được thiết lập bởi các lệnh ATE0 và AT+CLIP vào bộ nhớ.
(5) AT+CMGF=1<CR>
Thiết lập quá trình truyền nhận tin nhắn được thực hiện ở chế độ text (mặc định là ở chế độ PDU).
Chuỗi trả về sẽ có dạng: <CR><LF>OK<CR><LF>
(6) AT+CNMI=2,1,0,0,0<CR>
Thiết lập chế độ thông báo cho TE khi MT nhận được tin nhắn mới.
Chuỗi trả về sẽ có dạng:
<CR><LF>OK<CR><LF>
Sau khi lệnh trên được thiết lập, tin nhắn mới nhận được sẽ được lưu trong SIM, và MT gửi thông báo khi có tin nhắn mới. TE có thể đọc tin nhắn được lưu trong SIM.
(7) AT+CSAS<CR>
Lưu cấu hình cài đặt được thiết lập bởi các lệnh AT+CMGF và AT+CNMI.

-       Xóa tin nhắn trước khi hoạt động :



Khởi tạo module SIM548

(1) AT+CMGD=1
Xóa tin nhắn ở vùng nhớ 1 trong SIM.
Chuỗi trả về sẽ có dạng: <CR><LF>OK<CR><LF>
(2) AT+CMGD=2
Tác dụng tương tự như lệnh số 1. Lệnh này được dùng để xóa tin nhắn được lưu trong ngăn số 2.
Có thể hình dung bộ nhớ lưu tin nhắn trong SIM bao gồm nhiều ngăn (loại Super SIM của Mobi phone có 50 ngăn), mỗi ngăn cho phép lưu nội dung của 1 tin nhắn (bao gồm tất cả các loại tin nhắn: tin nhắn từ tổng đài, tin nhắn thông báo kết quả quá trình gửi tin nhắn trước đó, tin nhắn từ thuê bao khác, …). Mỗi ngăn được đại diện bằng một số thứ tự.
Khi nhận được tin nhắn mới, nội dung tin nhắn sẽ được lưu trong một ngăn trống có số thứ tự nhỏ nhất có thể.
 Việc xóa nội dung tin nhắn ở hai ngăn 1 và 2 cho phép tin nhắn nhận được luôn được lưu vào trong hai ô nhớ này, giúp dễ dàng xác định vị trí lưu tin nhắn vừa nhận được, và giúp cho việc thao tác với tin nhắn mới nhận được trở nên dễ dàng và đơn giản hơn, giảm khả năng việc tin nhắn mới nhận được bị thất lạc ở một vùng nhớ nào đó mà ta không kiểm soát được.




Nhận cuộc gọi


(1)   Sau khi được khởi tạo bằng lệnh AT+CLIP=1, khi có cuộc gọi đến, chuỗi trả về sẽ có dạng:
<CR><LF>RING<CR><LF>
<CR><LF>+CLIP: "0929047589",129,"",,"",0<CR><LF>
Chuỗi trả về có hiển thị số điện thoại yêu cầu được kết nối, dựa trên thông tin này để có thể ra quyết định nhận cuộc gọi hay từ chối cuộc gọi.
(2A) Nếu số điện thoại gọi đến không hợp lệ, từ chối nhận cuộc gọi bằng lệnh ATH, và chuỗi trả về sẽ có dạng:
<CR><LF>OK<CR><LF>
Cuộc gọi kết thúc.
(2B) Nếu số điện thoại gọi đến là hợp lệ, nhận cuộc gọi bằng cách gửi lệnh ATA, và chuỗitrả về sẽ có dạng: <CR><LF>OK<CR><LF>
(3)  Giai đoạn thông thoại.
(4A) Kết thúc cuộc gọi. Đầu còn lại gác máy trước.
(4B) Kết thúc cuộc gọi, chủ động gác máy bằng cách gửi lệnh ATH.

4.2.4.         Thiết lập cuộc gọi

thực hiện cuộc gọi

(1)  ATDxxxxxxxxxx;<CR>
Quay số cần gọi.
 (2)  Chuỗi trả về có dạng: <CR><LF>OK<CR><LF>.
Chuỗi này thông báo lệnh trên đã được nhận và đang được thực thi.
Sau đó là những chuỗi thông báo kết quả quá trình kết nối (nếu như kết nối không được thực hiện thành công).
(2A) Nếu MT không thực hiện được kết nối do sóng yếu, hoặc không có sóng,chuỗi trả về sẽ có dạng:
<CR><LF>NO DIAL TONE<CR><LF>
(2B) Nếu cuộc gọi bị từ chối bởi người nhận cuộc gọi, hoặc số máy đang gọi tạm thời không hoạt động (chẳng hạn như bị tắt máy) chuỗi trả về có dạng:
<CR><LF>NO CARRIER<CR><LF>
(2C) Nếu cuộc gọi không thể thiết lập được do máy nhận cuộc gọi đang bận (ví dụ như đang thông thoại với một thuê bao khác), chuỗi trả về sẽ có dạng:
<CR><LF>BUSY<CR><LF> (4s)
Tổng thời gian từ lúc modem nhận lệnh cho đến lúc nhận được chuỗi trên thông thường là 4 giây.
(2D) Nếu sau 1 phút mà thuê bao nhận cuộc gọi không bắt máy, chuỗi trả về sẽ có dạng: <CR><LF>NO ANSWER<CR><LF> (60s)
(3)  Trong trường hợp quá trình thiết lập cuộc gọi diễn ra bình thường, không có chuỗi thông báo nào (2A, 2B, 2C hay 2D) được trả về, và chuyển sang giai đoạn thông thoại. Quá trình kết thúc cuộc gọi được diễn ra trong hai trường hợp:
(4A) Đầu nhận cuộc gọi gác máy trước.Chuỗi trả về sẽ có dạng:
<CR><LF>NO CARRIER<CR><LF>
(4B) Đầu thiết lập cuộc gọi gác máy trước.Phải tiến hành gửi lệnh ATH, và chuỗi trả về sẽ có dạng: <CR><LF>OK<CR><LF






4.2.5.         Đọc tin nhắn

đọc tin nhắn từ 2 vùng nhớ 1 và 2 trên SIM


Mọi thao tác liên quan đến quá trình nhận tin nhắn đều được thực hiện trên 2 ngăn 1 và 2 của bộ nhớ nằm trong SIM.
(1)  Đọc tin nhắn trong ngăn 1 bằng lệnh AT+CMGR=1.
(2A) Nếu ngăn 1 không chứa tin nhắn, chỉ có chuỗi sau được trả về:
<CR><LF>OK<CR><LF>
(2B) Nếu ngăn 1 có chứa tin nhắn, nội dung tin nhắn sẽ được gửi trả về TE với định dạng như sau:
<CR><LF>+CMGR: "REC UNREAD","+84929047589",,"07/05/15,09:32:05+28"
<CR><LF>NỘI DUNG<CR><LF>
<CR><LF>OK<CR><LF>
Các tham số trong chuỗi trả về bao gồm trạng thái của tin nhắn (REC UNREAD), số điện thoại gửi tin nhắn (+84929047589) và thời gian gửi tin nhắn (07/05/15,09:32:05+28) và nội dung tin nhắn.



Đây là định dạng mặc định của module SIM548 lúc khởi động. dạng mở rộng có thể được thiết lập bằng cách sử dụng lệnh AT+CSDH=1 trước khi thực hiện đọc tin nhắn.
(3)   Sau khi đọc, tin nhắn được xóa đi bằng lệnh AT+CMGD=1.
Thao tác tương tự đối với tin nhắn chứa trong ngắn thứ 2 trong các bước 4, 5A (5B) và 6.

4.2.6.         Gửi tin nhắn.

Gửi tin nhắn


(1) Gửi tin nhắn đến thuê bao bằng cách sử dụng lệnh AT+CMGS=”số điện thoại”.
(2) Nếu lệnh (1) được thực hiện thành công, chuỗi trả về sẽ có dạng:
<CR><LF>>  (kí tự “>” và 1 khoảng trắng).
(3) Gửi nội dung tin nhắn và kết thúc bằng kí tự có mã ASCII 0x1A.
(3A)  Gửi kí tự ESC (mã ASCII là 27) nếu không muốn tiếp tục gửi tin nhắn nữa. Khi đó
TE sẽ gửi trả về chuỗi <CR><LF>OK<CR><LF>.

(4)   Chuỗi trả về thông báo kết quả quá trình gửi tin nhắn. Chuỗi trả về có định dạng như sau:
<CR><LF>+CMGS: 62<CR><LF>
<CR><LF>OK<CR><LF>
 Trong đó 62 là một số tham chiếu cho tin nhắn đã được gửi. Sau mỗi tin nhắn được gửi đi, giá trị của số tham chiếu này sẽ tăng lên 1 đơn vị. Số tham chiếu này có giả trị nằm trong khoảng từ 0 đến 255.
Thời gian gửi một tin nhắn vào khoảng 3-4 giây (kiểm tra với mạng Mobi phone).
(4A)  Nếu tình trạng sóng không cho phép thực hiện việc gửi tin nhắn hoặc chức năng RF của modem không được cho phép hoạt động (do sử dụng các lệnh AT+CFUN=0 hoặc AT+CFUN=4), hoặc số tin nhắn trong hàng đợi phía tổng đài vượt qua giới hạn cho phép, hoặc bộ nhớ chứa tin nhắn của MT nhận được tin nhắn bị tràn, MT sẽ gửi thông báo lỗi trở về và có định dạng như sau:
<CR><LF>+CMS ERROR: 193<CR><LF>
<CR><LF>+CMS ERROR: 515<CR><LF>
Chức năng truyền nhận tin nhắn và chức năng thoại được tách biệt. Khi đang thông thoại vẫn có thể truyền nhận được tin nhắn. Khi truyền nhận tin nhắn vẫn có thể tiến hành thiết lập và kết thúc cuộc gọi.



5.      Một số tập lệnh AT cơ bản sử dụng cho ứng dụng GSM

5.1.      Các thuật ngữ.

 <CR> : Carriage return (0x0D).
<LF> : Line Feed (0x0A).
MT : Mobile Terminal . Thiết bị đầu cuối mạng (trong trường hợp này là module SIM548).
TE : Terminal Equipment.  Thiết bị đầu cuối (máy tinh, hệ vi điều khiển).

5.2.      Các lệnh thiết lập và cài đặt cho cuộc gọi.

ATA
Trả lời một cuộc gọi đến.
ATD
Đi trước một số điện thoại để thực hiện cuộc gọi.
ATD><mem><n>
Thực hiện cuộc gọi đến số điện thoại đã lưu trong bộ nhớ.
ATD<str>
Thực hiện cuộc gọi đến số đã lưu và có tên <str>.
ATDL
Gọi số vừa gọi gần nhất.
ATH
Ngắt kết nối đang thực hiện.
ATI
Hiện thị thông tin về module SIM548.
ATL
Cài đặt độ lớn của loa.
ATO
Chuyển từ chế độ nhận lệnh sang chế độ nhận dữ liệu.
ATT
Lựa chọn kiểu chuông.
ATZ
Thực hiện lệnh này trước khi cài đặt lại các thông số của module.
AT&F
Thiết lập các thông số cài đặt là các thông số mặc định.
AT&V
Hiện thị cấu hình đã cài đặt cho module.
+++
Chuyển từ chế độ dữ liệu và kết nối mạng GPRS về chế độ lệnh.

Các lệnh thiết lập và cài đặt cuộc gọi


-       Chi tiết về tập lệnh thiết lập và cài đặt cho cuộc gọi:

ATA
Lệnh nhấc máy khi có cuộc gọi đến

MT gửi trả <CR><LF>OK<CR><LF>  khi kết nối thành công.
MT gửi trả <CR><LF>NO CARRIER <CR><LF> khi kết nối không thành công.
ATD[<n>][<msgm>][;]
Lệnh thực hiện cài đặt dịch vụ cuộc gọi.

Lệnh này có thể hủy bỏ bằng việc nhận 1 lệnh ATH hoặc 1 ký tự khi lệnh đang thực thi.

Nếu cuộc gọi được kết nối và cài đặt hoàn tất. MT gửi trả:
<CR><LF>OK<CR><LF>
Nếu không đổ chuông. MT gửi trả:
<CR><LF>NO DIALTONE<CR><LF>
Số máy đang bận:
<CR><LF>BUSY<CR><LF>
Không kết nối hoặc bị từ chối :
<CR><LF>NO CARRIER<CR><LF>




Các tham số:
<n>: số điện thoại
<msgm>:    I   Kích hoạt CLIR (Không hiện thị số người                    gọi)
                   i   Hủy chế độ CLIR(Hiện thị số người gọi)
                  G  Kích hoạt chế độ gọi nội bộ(chỉ dành riêng                  cho cuộc gọi này)
                  g  Hủy chế độ gọi nội bộ.
<;>: Kết thúc và thực hiện cài đặt cuộc gọi
ATD<mem><n>[<I>][<G>][;]
Lệnh thực hiện quay số có trong danh bạ riêng biệt.
Lệnh này có thể hủy bỏ bằng việc nhận 1 lệnh ATH hoặc 1 ký tự khi lệnh đang thực thi.

Module bị lỗi. MT gửi trả:
+CME ERROR:<err>
Nếu không đổ chuông. MT gửi trả:
<CR><LF>NO DIALTONE<CR><LF>
Số máy đang bận:
<CR><LF>BUSY<CR><LF>
Không kết nối hoặc bị từ chối :
<CR><LF>NO CARRIER<CR><LF>
Kết nối thành công và cuộc gọi được thực hiện:
<CR><LF>OK<CR><LF>

Các tham số:
        <mem>           danh bạ
                         “DC”    danh sách các số đã gọi.
                         “FD”    danh bạ trong sim.
                         “LD”    danh sách các số đã gọi trong sim.
                         “MC”   danh sách các cuộc gọi nhỡ.
                         “ME”    tất cả các số có trong danh bạ.

        <n>:     Một số nguyên là vị trí bộ nhớ có thể sử                     dụng.

       <msgm>:    I   Kích hoạt CLIR (Không hiện thị số                       người gọi)
                   i   Hủy chế độ CLIR(Hiện thị số người gọi)
                  G  Kích hoạt chế độ gọi nội bộ(chỉ dành riêng                  cho cuộc gọi này)
                  g  Hủy chế độ gọi nội bộ.

<;>: Kết thúc và thực hiện cuộc gọi
ATD><n>[<I>][<G>][;]
Thực hiện cuộc gọi từ dạnh bạ.
Lệnh thực hiện quay số có trong danh bạ riêng biệt.
Lệnh này có thể hủy bỏ bằng việc nhận 1 lệnh ATH hoặc 1 ký tự khi lệnh đang thực thi.

Module bị lỗi. MT gửi trả:
+CME ERROR:<err>
Nếu không đổ chuông. MT gửi trả:
<CR><LF>NO DIALTONE<CR><LF>
Số máy đang bận:
<CR><LF>BUSY<CR><LF>
Không kết nối hoặc bị từ chối :
<CR><LF>NO CARRIER<CR><LF>
Kết nối thành công và cuộc gọi được thực hiện:
<CR><LF>OK<CR><LF>

Các tham số:
        <n>:     Một số nguyên là vị trí bộ nhớ có thể sử                         dụng.

       <msgm>:    I   Kích hoạt CLIR (Không hiện thị số                       người gọi)
                   i   Hủy chế độ CLIR(Hiện thị số người gọi)
                  G  Kích hoạt chế độ gọi nội bộ(chỉ dành riêng                  cho cuộc gọi này)
                  g  Hủy chế độ gọi nội bộ.

<;>: Kết thúc và thực hiện cuộc gọi
ATD><str>[<I>][<G>][;]
Lệnh thực hiện cuộc gọi đến số đã lưu trong danh bạ có tên <str>.
Lệnh này có thể hủy bỏ bằng việc nhận 1 lệnh ATH hoặc 1 ký tự khi lệnh đang thực thi.

Module bị lỗi. MT gửi trả:
+CME ERROR:<err>
Nếu không đổ chuông. MT gửi trả:
<CR><LF>NO DIALTONE<CR><LF>
Số máy đang bận:
<CR><LF>BUSY<CR><LF>
Không kết nối hoặc bị từ chối :
<CR><LF>NO CARRIER<CR><LF>
Kết nối thành công và cuộc gọi được thực hiện:
<CR><LF>OK<CR><LF>

Các tham số:
        <str>:   Chuỗi ký tự “abc123” đã lưu torng dạnh bạ  .

       <msgm>:    I   Kích hoạt CLIR (Không hiện thị số                       người gọi).
                   i   Hủy chế độ CLIR(Hiện thị số người gọi)
                  G  Kích hoạt chế độ gọi nội bộ(chỉ dành riêng                  cho cuộc gọi này).
                  g  Hủy chế độ gọi nội bộ.

<;>: Kết thúc và thực hiện cuộc gọi.
ATDL
Thực hiện cuộc gọi đến số vừa gọi gần nhất.
Lệnh này có thể hủy bỏ bằng việc nhận 1 lệnh ATH hoặc 1 ký tự khi lệnh đang thực thi.

Module bị lỗi. MT gửi trả:
+CME ERROR:<err>
Nếu không đổ chuông. MT gửi trả:
<CR><LF>NO DIALTONE<CR><LF>
Số máy đang bận:
<CR><LF>BUSY<CR><LF>
Không kết nối hoặc bị từ chối :
<CR><LF>NO CARRIER<CR><LF>
Kết nối thành công và cuộc gọi được thực hiện:
<CR><LF>OK<CR><LF>
ATH0
Lệnh ngắt kết nối đang thực hiện.

Lệnh được thực hiện. MT gửi trả:
<CR><LF>OK<CR><LF>

ATI
Lệnh yêu cầu hiện thông tin của module.
Ví dụ:
SIMCOM_ltd.
SIMCOM_SIM548Z.
ATL[value]
Lệnh cài đặt độ lớn của loa.

Lệnh thực hiện thành công.MT gửi trả:
<CR><LF>OK<CR><LF>

Tham số:
[value]:    Có bốn mức độ 0,1,2,3.

ATM[value]
Lệnh cài đặt các chế độ cho loa.

Lệnh thực hiện thành công. MT gửi trả:
<CR><LF>OK<CR><LF>
Tham số:
[value]:                        0          Tắt loa.
                        2          Mở loa khi nhấc máy.
+++
Lệnh này chỉ có hiệu lực khi module đang ở kết nối mạng GPRS. Lệnh này thực hiện hủy bỏ kết nối và trở về chế độ nhận lệnh.

Lệnh thực hiện thành công. MT gửi trả:
<CR><LF>OK<CR><LF>
Thực hiện chuyển từ chế độ nhận lệnh trở về chế độ nhận dữ liệu và kết nối mạng gửi lệnh ATO.
ATO[n]
Lệnh thực hiện chuyển module từ chế độ nhận lệnh sang chế độ nhận dữ liệu.

Lệnh thực hiện không thành công. MT gửi trả:
<CR><LF> NO CARRIER <CR><LF>
Lệnh thực hiện thành công. MT gửi trả:
<CR><LF>OK<CR><LF>

Tham số:
            [n]        0          chuyển từ nhận lệnh sang nhận dữ liệu.


Chi tiết các lệnh thiết lập và cài đặt cuộc gọi



5.3.      Các lệnh thiết lập và cài đặt cho tin nhắn sms.

AT+CMGD
Xóa tin nhắn sms.
AT+CMGF
Định dạng văn bản tin nhắn.
AT+CMGL
Danh sách tin nhắn đã lưu.
AT+CMGR
Lệnh đọc tin nhắn.
AT+CMGS
Lệnh gửi tin nhắn.
AT+CMGW
Lưu tin nhắn vào bộ nhớ.
AT+CMSS
Gửi tin nhắn đã lưu.
AT+CMGC
Gửi sms lệnh.
AT+CNMI
MT gửi thông báo khi có tin nhắn mới.
AT+CPMS
Các tin nhắn riêng biệt được lưu.
AT+CRES
Cài đặt lại tin nhắn.
AT+CSAS
Lưu các cài đặt cho tin nhắn.
AT+CSCA
Địa chỉ dịch vu tin nhắn.
AT+CSMP
Cài đặt định dạng chữ của tin nhắn.
AT+CSMS
Lựa chọn tin nhắn dịch vụ.

lệnh thiết lập và cài đặt cho tin nhắn SMS

-       Chi tiết mô tả các lệnh dành cho tin nhắn sms :

AT+CMGD=<index>
Lệnh xóa tin nhắn sms đã lưu tron bộ nhớ.

Lệnh thực hiện thành công.MT gửi trả:
<CR><LF>OK<CR><LF>
Nếu lệnh không thực hiện được.MT gửi trả:
+CMS ERROR <err>

Tham số:
            <index>           Vị trí của tin nhắn lưu trong bộ nhớ.
            <err>                Cho biết lỗi.
AT+CMGF=[<mode>]
Lệnh cài đặt định dạng của tin nhắn gửi và nhận.

Lệnh thực hiện thành công.MT gửi trả:
<CR><LF>OK<CR><LF>

Tham số:

[<mode>]         0          Dạng PDU
                        1          Dạng văn bản
AT+CMGL=[<stat>]
Danh sách tin nhắn đã lưu.

Tham số:

+ Nếu tin nhắn là dạng văn bản:
[<stat>]            “_REC UNREAD”       tin nhắn chưa đọc.
                        “RED READ”              tin nhắn đã đọc.
                        “STO UNSEND”         tin nhắn chưa gửi được.
                        “STO SEND”               tin nhắn đã gửi.
                        “ALL”                         tất cả tin nhắn



+ Nếu tin nhắn là dạng PDU:
[<stat>]            0          tin nhắn chưa đọc.
                        1          tin nhắn đã đọc.
                        2          tin nhắn chưa gửi.
                        3          tin nhắn đã gửi.
                        4          tất cả tin nhắn

Nếu lệnh thực hiện thành công,MT gửi trả chuỗi có định dạng như sau :
+ Nếu tin nhắn là dạng văn bản (+CMGF=1) :

+CMGL: [<index>,[<stat>],[<oa/da>],[<alpha>],[<scts>] [,<tooa/toda>,<length>]   <CR><LF>[<data>]<CR><LF>
<CR><LF>OK<CR><LF>

+ Nếu tin nhắn là dạng PDU (+CMGF=0) :

+CMGL:<index>,<stat>,[<alpha>],<length><CR><LF> <pdu><CR><LF>
<CR><LF>OK<CR><LF>

 Nếu lệnh thực hiện không thành công,MT gửi trả:
+CMS ERROR: <err>

AT+CMGR=<index>[,<mode>]
Lệnh đọc tin nhắn sms.

Tham số:

<index>           Một số nguyên là vị trí của đã lưu tin nhắn.
<mode>           0  Chế độ mặc định.
1        Không thay đổi trạng thái của tin nhắn.
Ví dụ : Tin nhắn sẽ không chuyển từ 'received unread’ sang 'received read’ khi được đọc.

Lệnh thực hiện thành công,MT gửi trả lại chuỗi có dạng:

+  Nếu tin nhắn là dạng văn bản (+CMGF=1)
+CMGR:<stat>,<sn>,<mid>,<dcs>,<page>,<pages> <CR><LF><data>
<CR><LF>OK<CR><LF>

+  Nếu tin nhắn là dạng PDU (+CMGF=0)
+CMGR: <stat>,[<alpha>],<length><CR><LF><pdu>
<CR><LF>OK<CR><LF>

Lệnh thực hiện không thành công,MT gửi trả:
+CMS ERROR: <err>

Tham số:

<stat>               0  "REC UNREAD"  tin nhắn chưa được đọc.
1        "REC READ" tin nhắn đã đọc.
2        "STO UNSENT" tin nhắn chưa gửi được.
3        "STO SENT" tin nhắn đã gửi.
4        "ALL" tất cả tin nhắn.
<length>           Độ dài của tin nhắn (số ký tự).

<data> Nội dung tin nhắn.

AT+CMGS=<da>[,<toda>]
<CR>nội dung tin nhắn
<ctr-Z/ESC>
Lệnh gửi tin nhắn dạng văn bản.
Gửi <ESC> cho module để hủy bỏ việc gửi tin nhắn khi lệnh đang thực thi.

Tham số:
<da>    “số điện thoại gửi tin nhắn”

Nếu lệnh được thực hiện thành công và tin nhắn đã được gửi đi,MT gửi trả:
CR><LF>+CMGS: <mr><<CR><LF>
<CR><LF>OK<CR><LF>

Nếu lệnh không thực hiện được,MT gửi trả:
<CR><LF>+CMS ERROR: <err><CR><LF>

 Tham số:
<mr>    Một số nguyên là vị trí lưu tin nhắn vào bộ nhớ.
AT+CMGW=[<oa/da>[,<tooa/ toda>[,<stat>]]]
<CR>  Nội dung tin nhắn
<ctrl-Z/ESC>
<ESC>
Lệnh lưu tin nhắn vào bộ nhớ.
Gửi <ESC> cho module để hủy bỏ việc lưu tin nhắn khi lệnh đang thực thi.

Lệnh thực hiện thành công,tin nhắn đã được lưu vào bộ nhớ.MT gửi trả:
CR><LF>+CMGW: <index><<CR><LF>
<CR><LF>OK<CR><LF>
Nếu có lỗi xảy ra,MT gửi trả:
+CMS ERROR: <err>

Tham số:
<index>           Vị trí lưu tin nhắn.
AT+CMSS=<index>[,<da> [,<toda>]]
Lệnh gửi tin nhắn từ bộ nhớ lưu tin nhắn

Lệnh thực hiện thành công,MT gửi trả:
CR><LF>+CMGS: <mr> [,<scts>]CR><LF>
<CR><LF>OK<CR><LF>
Lệnh thực hiện không thành công:
< CR><LF>+CMS ERROR: <err> <CR><LF>

Tham số:
<mr>    Vị trí lưu tin nhắn trong bộ nhớ.

AT+CNMI=[<mode>[,<mt> [,<bm> [,<ds>[,<bfr>]]]]]
Lệnh này cài đặt cho module để module thông báo khi nhận được tin nhắn mới.

Lệnh thực hiện thành công,MT gửi trả:
<CR><LF>OK<CR><LF>
Lệnh thực hiện không thành công:
<CR><LF>+CMS ERROR: <err> <CR><LF>

Tham số:
<mt>    0          Không gửi thông báo khi có tin nhắn mới.
1                    Gửi thông báo với định dạng:                                                  +CMTI: <mem>,<index>
2                    Gửi thông báo có định dạng:
             +CMT: <oa>, [<alpha>],<scts>
[,<tooa>,<fo>,<pid>,<dcs>,<sca>,<tosca>,<length>]<CR><LF><data>.


Chi tiết các lệnh thiết lập và cài đặt tin nhắn SMS


5.4.      Các lệnh đặc biệt dành cho SIM548.

AT+CPOWD
Tắt nguồn cung cấp cho module.
AT+CMIC
Thay đổi đổ lớn của microphone.
AT +UART
Cầu hình cho truyền thông nối tiếp.
AT+CALARM
Cài đặt hẹn giờ.
AT+CADC
Đọc ADC.
AT+ECHO
Cài đặt tiếng vọng cho cuộc gọi.
AT+CSMINS
Cho biết sim đã gắn vào đế hay chưa.
AT+CMTE
Đọc nhiệt độ hiện tại của module.
AT+CMGDA
Xóa tất cả các tin nhắn.




Các lệnh đặc biệt dành cho SIM548





-       Chi tiết về các lệnh đặc biệt dành cho SIM548 :

AT+CPOWD = <n>
Lệnh ngắt nguồn cung cấp cho module hoạt động.

Tham số :
<n>      0          Ngắt nguồn khẩn cấp.
            1          Ngắt nguồn bình thường.
AT+UART=<uart>[,<baud>]
Lệnh cấu hình cho truyền thông nối tiếp.

Lệnh được thực hiện thành công,MT gửi trả :
<CR><LF>OK<CR><LF>

Tham số:
<uart >             1          sử dụng line 1
                        2          sử dụng line 2 (gprs)
                        3          sử dụng line 3
<baud>            9600,19200,28800,38400,57600,115200
AT+CALARM=<state>, <time> ,<repeat>,<power>
Lệnh cài đặt báo thức.

Lệnh được thực hiện thành công,MT gửi trả :
<CR><LF>OK<CR><LF>

Tham số:
<state> 0 Tắt báo thức.
                        1 Bật báo thức.
< time >           Thời gian báo thức “yy/MM/dd,hh:mm:ss+-                zz”
< repeat >         0  Không lặp lại.
                        1  Lặp lại hàng ngày.
                        2  Tuần
                        3  Tháng
<power>          0  Thông báo bình thường.                                                Chỉ gửi “ALARM RING”
1        Tắt nguồn báo thức.
Gửi “ALARM RING” và ngưng báo thức sau 5s.
2        Bất nguồn báo thức.
Gửi “ALARM MODE và trở về chế độ báo thức.
AT+ CADC?
Lệnh đọc ADC.

Lệnh thực hiện thành công,MT gửi trả:
+ CADC: < status>,<value>
<CR><LF>OK<CR><LF>

Tham số:
<status>           1 Đọc thành công.
                        0 Lỗi khi đọc ADC.
<value>            Số nguyên từ 0-2400.
AT+CSMINS?
Lệnh cho biết sim đã được gắn vào đế sim hay chưa.

Lệnh thực hiện thành công,MT gửi trả:
<CR><LF>+CSMINS:<n>,<SIM inserted> <CR><LF>

Tham số:
<n>      0 Không cho phép gắn sim.
            1 Cho phép.
<SIM inserted>           0 Sim chưa được gắn vào đế.
                                    1 Sim đã được gắn.

AT+CMGDA=<type>
Xóa tất cả các tin nhắn.

Lệnh thực hiện thành công,MT gửi trả:
<CR><LF>OK<CR><LF>
Lệnh thực hiện không thành công:
<CR><LF> +CMS ERROR: NUM<CR><LF>

Tham số:
<type>   “DEL READ”     xóa các tin nhắn đã đọc.
              “DEL UNREAD”  xóa tin nhắn chưa đọc.
              “DEL SENT”      xóa các tin nhắn đã gửi.
              “DEL UNSENT”   xóa các tin nhắn chưa gửi.
              “DEL INBOX”    xóa các tin nhắn nhận được.
              “DEL ALL”       xóa tắt cả các tin nhắn.


Chi tiết các lệnh đặc biệt dành cho SIM548


5.5.      Các thông báo lỗi.

Thông báo lỗi có dạng: +CME ERROR: <err>
-       Một số lỗi thường gặp:

<err>
Ý nghĩa
0
Module bị lỗi,không thể kết nối với mạng.
1
Không kết nối mạng.
3
Module không cho phép kết nối mạng.
4
Module không hỗ trợ kết nối.
10
Chưa gắn sim.
13
Sim không hoạt động.
14
Sim bận.
15
Sim bị lỗi.
16
Nhập mật mã sai.
20
Bộ nhớ đầy.
22
Không tìm thấy.
23
Bộ nhớ bị lỗi.
24
Chuỗi quá dài.
30
Không có mạng.
32
Mạng không kết nối được. Chỉ thực hiện được các cuộc gọi khẩn cấp.
100
Không nhận ra.
107
Dịch vụ GPRS không được kết nối.
744
Sim đầy.
746
Không nhận được dịch vụ mạng.
770
Không có tín hiệu sim.
772
Không có nguồn cho sim.

Các thông báo lỗi CME


-       Thông báo lỗi có dạng: +CMS ERROR: <err>

<err>
Ý nghĩa
300
Module bị lỗi.
302
Module không hoạt động.
303
Không được hỗ trợ.
310
Chưa gắn sim.
313
Sim bị lỗi.
314
Sim bận.
315
Sim gắn sai.
320
Bộ nhớ bị lỗi,không hoạt động.
331
Không có mạng.
512
Sim chưa sẵn sàng.
513
Không nhận ra sim.


Các thông báo lỗi CMS






6.      Ứng dụng GPS của module SIM548.

6.1.      GPS Hệ thống định vị toàn cầu

GPS (Global Positioning System) là hệ thống xác định vị trí dựa trên vị trí của các vệ tinh nhân tạo. Trong cùng một thời điểm,ở một vị trí trên mặt đất nếu xác định được khoảng cách đến tối thiểu ba vệ tinh thì sẽ tính được được tọa độ của vị trí đó.
GPS là hệ thống định vị toàn cầu của Mỹ dựa trên một mạng lưới 24 quả vệ tinh được Bộ Quốc phòng Hoa Kỳ đặt trên quỹ đạo không gian.

Vệ tinh GPS



Các vệ tinh bay vòng quanh trái đất hai lần trong một ngày theo một quỹ đạo chính xác và phát tín hiệu thông tin xuống Trái Đất. Các máy thu GPS nhận được thông tin từ các vệ tinh và bằng phép tính lượng giác tính được vị trí của máy thu. Về bản chấ máy thu GPS so sánh thời gian tín hiệu được phát đi từ vệ tinh với thời gian nhận được chúng. Sai lệch về thời gian cho biết máy thu GPS ở cách vệ tinh bao xa.Máy thu phải nhận được tín hiệu của ít nhất ba vệ tinh để tính ra vị trí hai chiều (kinh độ và vĩ độ) và để theo dõi được chuyển động. Khi nhận được tín hiệu của ít nhất 4 vệ tinh thì máy thu có thể tính được vị trí ba chiều (kinh độ,vĩ độ và độ cao). Một khi vị trí của người dùng đã được tính thì máy thu GPS có thể tính các thông tin khác như tốc độ,hướng chuyển động,hành trình,quãng cách tới điểm đến,thời gian…..
Các vệ tinh GPS phát hai tín hiệu vô tuyến công suất thấp dải L1 và L2. (dải L là phần sóng cực ngắn của phổ điện từ trải rộng từ 0,39 tới 1,55 GHz). GPS dân sự dùng tần số L1 1575.42 MHz trong dải UHF. Tín hiệu truyền trực thị, có nghĩa là chúng sẽ xuyên qua mây, thủy tinh và nhựa nhưng không qua phần lớn các đối tượng cứng như núi và nhà.
Về độ chính xác của hệ thống GPS,các máy thu GPS ngày nay có thể định vị vị trí chính xác nhờ vào thiết kế nhiều kênh hoạt động song song. Nhờ các kênh song song này cho phép máy thu duy trì kết nối bền vững,thậm chí trong tán lá rậm rạp hay thành phố với các tòa nhà cao tầng. Trạng thái của khí quyển và cá nguồn gây sai số có thể ảnh hưởng tới độ chính xác của máy thu GPS. Các máy thu GPS có độ chính xác trung bình 15 mét. Tuy nhiên với các máy thu mới hơn với khả năng WAAS (Wide Area Augmentation System) có thể tăng độ chính xác tới 3 mét,kỹ thuật DGPS (Differential GPS – GPS sai phân) cho phép  định vị các  đối tượng chuyển động với độ chính xác  1m và kỹ thuật RTK GPS (Real Time Kinematic GPS – GPS  đo  động thời gian thực)  để  định vị các đối tượng chuyển động với độ chính xác cao (cỡ vài centimet).


6.2.      Kỹ thuật DGPS

Ngoài kỹ thuật định vị GPS thông thường có độ chính xác nhỏ nhất 5 mét, module SIM548 còn hỗ trợ kỹ thuật DGPS (Differential GPS – GPS sai phân) có độ chính xác nhỏ nhất 1m.
Phương pháp  DGPS là phương pháp định vị động tuyệt đối thời gian thực  dùng ít nhất hai máy thu GPS, mỗi máy thu GPS được kết nối với một bộ thu phát tín hiệu bằng sóng vô tuyến thường gọi là Radio link. Một máy thu GPS cố định đặt tại mốc tọa độ gốc có kết nối với 1 máy phát vô tuyến và máy thu di động có kết nối với máy thu vô tuyến đặt trên các phương tiện đang di chuyển.  Giữa máy thu GPS và máy vô tuyến trao đổi nhau bằng các thông điệp dạng số (Digital) chứa các thông tin về số hiệu chỉnh khoảng cách giả theo chuẩn RTCM SC-104. Loại thông điệp này do  ủy ban kỹ thuật vô tuyến hàng hải quốc tế (Radio Technical Commission for Marine Service)  định nghĩa và đề xuất. Cơ chế hoạt động của phương pháp có thể tóm tắt như sau:
* Tại trạm tĩnh (Base): Tọa độ gốc biết trước theo hệ WGS84 được nhập vào máy thu cố định. Khi hoạt động máy thu này sẽ thực hiện đồng thời việc đo khoảng cách giả và tính toán khoảng cách thật đến từng vệ tinh. Sau đó tính ra số hiệu chỉnh khoảng cách  ∆S  đến từng vệ tinh tham chiếu theo thông  điệp chuẩn RTCM SC-104. Thông điệp này được truyền sang máy phát vô tuyến. Tại đây thông điệp được điều biến trộn lẫn vào sóng mang loại HF, hay UHF và phát vào không gian bằng anten vô tuyến.
*  Tại trạm động (Rover): Khi thu được sóng vô tuyến truyền đến từ trạm tĩnh, máy thu vô tuyến sẽ khuyếch đại lên, giải điều biến tách ra thông  điệp RTCM SC-104 và gửi đến máy thu GPS từ đó có được các số hiệu chỉnh về khoảng cách. Những số hiệu chỉnh  ∆S này sẽ được máy thu cộng vào khoảng cách giả đo được trước khi tính ra tọa độ tuyệt đối của vị trí hiện hành tại thời điểm đang đo. Quá trình thu nhận và xử lý như vậy xảy ra liên tục suốt quá trình đo.
Khoảng cách từ trạm tĩnh đến trạm động phụ thuộc vào khả năng truyền tải tín hiệu của bộ thu phát radio link. Nếu radio link dùng sóng mang HF thì tầm xa có thể đạt đến 500Km. Nếu radio link dùng sóng mang UHF thì tầm xa chỉ có thể  đạt  đến 50Km với điều kiện phải có sự thông thoáng giữa 2 anten UHF. Ngoài ra tầm xa còn phụ thuộc vào công suất thu phát của máy radio link.


6.3.      Chuẩn giao tiếp NMEA.

6.3.1.         Dữ liệu đầu ra

Dữ liệu đầu ra của SIM548 theo giao thức NMEA có nhiều định dạng:

Dạng dữ liệu đầu ra
Mô tả
GGA
Thời gian và vị trí…
GGL
Kinh độ và vĩ độ
GSA
Chế độ hoạt động của bộ nhận GPS,các vệ tinh nhận được, và giá trị DOP.
GSV
Số vệ tinh nhận được tín hiệu,độ cao so với mực nước biển,góc phương vị, và giá trị SNR.
RMC
Thời gian,ngày,vị trí,tốc độ dữ liệu và hướng.
VTG
Hướng và tốc độ truyền thông tin so với mặt đất.

Các dạng dữ liệu đầu ra của SIM548

-       GGA —Global Positioning System Fixed Data:
Đây là một định dạng đầu ra của SIM548 theo NMEA.
Ví dụ:
$GPGGA,002153.000,3342.6618,N,11751.3858,W,1,10,1.2,27.0,M,34.2,M,,0   00 *5E

Ý nghĩa
Ví dụ
Đơn vị
Mô tả
ID
$GPGGA

Chuỗi đầu của giao thức GGA
Thời gian
002153.000

hhmmss.sss
Vĩ độ
3342.6618

ddmm.mmmm
N/S
N

N=Cực bắc hay S=Cực nam
Kinh độ
11751.3858

Dddmm.mmmm
E/W
W

E=Phía đông hay W=Phía tây.
Định dạng vị trí
1

Theo Bảng 1.2
Vệ tinh được sử dụng
10

Từ 0-12
HDOP
1.2

Độ mất chính xác theo phương ngang
Độ cao so với mực nước biển.
27.0
Meters

Đơn vị
M
Meters

Byte kiểm tra lỗi
*05


<CR><LF>


Kết thúc.


Giao thức GGA



Giá trị
Mô tả
0
Không có tín hiệu.
1
GPS
2
DGPS
3-5
Không hỗ trợ.
6
Một phương pháp định vị bằng cách lập biểu đồ hình trình và tốc độ từ vị trí đã biết.
Định dạng vị trí



-       GLL—Geographic Position - Latitude/Longitude:
Đây là một định dạng đầu ra cho biết vị trí của robot.
Ví dụ:
$GPGLL,3723.2475,N,12158.3416,W,161229.487,A,A*41

Ý nghĩa
Ví dụ
Đơn vị
Mô tả
ID
$GPGLL

Chuỗi đầu của giao thức GLL.
Vĩ độ
3723.2475

Ddmm.mmmm
N/S
N

N=Cực bắc hay S=Cực nam
Kinh độ
12158.3416

Dddmm.mmmm
E/W
W

E=Phía đông hay W=Phía tây.
Thời gian
161229.487

hhmmss.sss
Trang thái
A

A = có tín hiệu hay V = không có tín hiệu.
Chế độ
A

A= Độc lập,D=DGPS
Byte kiểm tra lỗi
*41


<CR><LF>


Kết thúc.


Giao thức GLL


-       GSA—GNSS DOP and Active Satellites
Đây là định dạng đầu ra cho biết giá trị DOP(),và hoạt động của vệ tinh.
Ví dụ:
$GPGSA,A,3,07,02,26,27,09,04,15, , , , , ,1.8,1.0,1.5*33

Ý nghĩa
Ví dụ
Đơn vị
Mô tả
ID
ID $GPGSA

Chuỗi đầu của giao thức GSA
Chế độ 1
A

Theo bảng 1.5
Chế độ 2
3

Theo bảng 1.6
Vệ tinh
07

Kênh 1
Vệ tinh
02

Kênh 2
…….



Vệ tinh


Kênh 12
PDOP
1.8

Độ mất chính xác vị trí.
HDOP
1.0

Độ mất chính xác theo phương ngang.
VDOP
1.5

Độ mất chính xác theo phương thẳng đứng.
Byte kiểm tra lỗi
*33


<CR><LF>


Kết thúc

M
Hoạt động ở chế độ 2D hay 3D
A
Hoạt động ở chế độ 2D và có thể chuyển đổi giữa 2D và 3D một cách tự động.


Chế độ 1


1
Không có tín hiệu.
2
2D (dưới 4 vệ tinh được sử dụng).
3
3D (>3 vệ tinh được sử dụng).


Chế độ 2


-       GSV—GNSS Satellites in View
Định dạng này cho biết thông tin của các vệ tinh được sử dụng.
Ví dụ:
$GPGSV,2,1,07,07,79,048,42,02,51,062,43,26,36,256,42,27,27,138,42*71
$GPGSV,2,2,07,09,23,313,42,04,19,159,41,15,12,041,42*41

Ý nghĩa
Ví dụ
Đơn vị
Mô tả
ID
$GPGSV

Chuỗi đầu của giao thức GSV
Số thông điệp nhận được.
2

Từ 1 đến 3.
Vệ tinh nhận được
07


ID của vệ tinh
07

Kênh 1 (từ 1-32)
Độ cao
79
Độ
Kệnh 1 (tối đa 90)
Góc phương vị
048
Độ
Kênh 1 (từ 0-359)
SNR (C/N0)
42
dBHz
Từ 0=99
……



ID của vệ tinh
27

Kệnh 4 (1-32)
……..



Byte kiểm tra lỗi
*71


<CR><LF>


Kết thúc




-       RMC—Recommended Minimum Specific GNSS Data
Định dạng này cho biết đầy đủ và chi tiết về thời gian,ngày,vị trí,tốc độ dữ liệu,hướng.
Ví dụ:
$GPRMC,161229.487,A,3723.2475,N,12158.3416,W,0.13,309.62,120598, ,*10


Ý nghĩa
Ví dụ
Đơn vị
Mô tả
ID
$GPRMC

Chuỗi đầu của giao thức RMC
Thời gian
161229.487

Hhmmss.sss
Trạng thái
A

A=có tín hiệu hay V=không có tín hiệu.
Vĩ độ
3723.2475

ddmm.mmmm
N/S
N

N=Cực bắc hay S=Cực nam
Kinh độ
12158.3416

Dddmm.mmmm
E/W
W

E=Phía đông hay W=Phía tây.
Tốc độ
0.13
knots

Hướng
309.62
Độ

Ngày
120598

Ddmmyy
S thay đổi của độ lệch (magnetic)

Độ
E=Phía đông hay W=Phía tây
E/W
E

E=Phía đông
Byte kiểm tra lỗi
*10


<CR><LF>


Kết thúc.


Giao thức RMC


-       VTG—Course Over Ground and Ground Speed
Định dạng này cho biết về hướng và tốc độ so với mặt đất,
Ví dụ:
$GPVTG,309.62,T, ,M,0.13,N,0.2,K,A*23


Ý nghĩa
Ví dụ
Đơn vị
Mô tả
ID
ID $GPVTG

Chuỗi đầu của giao thức VTG
Hướng
309.62
Độ
Hướng hiện tại.
Chuẩn quy chiếu
T

T=True
Hướng

Độ
Hướng hiện tại.
Chuẩn quy chiếu
M

Từ tính.
Tốc độ
0.13
Knots
Tốc độ hiện tại.
Đợn vị
N

knot
Tốc độ
0.2
Km/h
Tốc độ hiện tại.
Đơn vị
K

Km/h
Chế độ
A

A=độc lập,D=DGPS,E=DR
Byte kiểm tra lỗi
*23


<CR><LF>


Kết thúc


Giao thức VTG


6.3.2.         Dữ liệu đầu vào

Có thể cấu hình cho mudule GPS bằng cách gửi chuỗi có định dạng theo giao thức NMEA.
Chuỗi bao gồm các tham số có dạng sau:

Chuỗi đầu
Dữ liệu cần gửi
Byte kiểm tra lỗi
Chuỗi kết thúc
$PSRF<MID>
Data
*CKSUM
<CR> <LF>


Định dạng chuỗi đầu vào module GPS


-       Tham số lựa chọn kiểu cấu hình cho module:

Tham số
Tên
Mô tả
100
SetSerialPort
Cấu hình cho PORTA.
101
NavigationInitialization
Các tham số yêu cầu cho việc sử dụng X/Y/Z.
102
SetDGPSPort
Cấu hình cho PORTB dành cho DGPS.
103
Query/rate Control
Tiêu chuẩn chuỗi đầu ra theo giao thức NMEA.
104
LLANavigationInitialization
Tham số yêu cầu cho việc sử dụng Lat/Lon/Alt.
105
Development Data On/Off



106
Select Datum
Lựa chọn mẫu cho việc chuyển đổi tọa độ.


Tham số đầu cho chuỗi đầu vào module GPS


-       100—SetSerialPort
Đây là tham số đầu tiên của chuỗi lệnh cấu hình cho PORTA với các thông số cần cài đặt cho truyền thông nối tiếp tốc độ baud, data bits, stop bits và parity. Sau khi nhận được chuỗi lệnh này,các tham số cài đặt sẽ được lưu vào bộ nhớ SRAM. Module GPS sẽ khởi động lại để sử dụng các tham số đã lưu trong bộ nhớ.
Ví dụ cấu hình cho truyền thông nối tiếp với các tham số 9600,8,N,1
$PSRF100,1,9600,8,1,0*0C


Tên
Ví dụ
Đơn vị
Mô tả
ID
$PSRF100

Các ký tự đầu của chuỗi.
Giao thức
1

0=SiRF binary, 1=NMEA
Tốc độ baud
9600

1200, 2400, 4800, 9600, 19200, 38400, 57600, and 115200
Data bits
8

8,7
Stop bit
1

0,1
parity
0

0=None, 1=Odd, 2=Even
Byte kiểm tra lỗi
*0C


<CR><LF>


Kết thúc


Lệnh 100 cấu hình cho PORTA

-       101—NavigationInitialization
Đây là lệnh sử dụng khởi tạo cho module GPS vị trí hiện tại và thời gian. Việc cung cấp chính xác các thông số về vị trí theo trục X/Y/Z và thời gian giúp cho module nhận tín hiệu của các vệ tinh một cách chính xác và nhanh chóng.
Ví dụ nếu chúng ta biết được vị trí chính xác ta có thể khởi tạo cho module với lệnh có định dạng sau:
$PSRF101,-2686700,-4304200,3851624,96000,497260,921,12,3*1C


Tên
Ví dụ
Đơn vị
Mô tả
ID
$PSRF101

Các ký tự đầu của chuỗi.
X
-2686700
m
Tọa độ truc X
Y
-4304200
m
Tọa độ truc Y
Z
3851624
m
Tọa độ trục Z
clkOffset
96000
Hz

TimeOfWeek
497260
giây

WeekNo
921


ChannelCount
12

Từ 1 đến 12
ResetCfg
3


Byte kiểm tra lỗi
*1C


<CR><LF>


Kết thúc.


Lệnh 101 khởi tạo vị trí và thời gian cho ứng dụng GPS

-       102—SetDGPSPort
Lệnh này sử dụng để cấu hình cho truyền thông nối tiếp sử dụng bộ nhận sai phân,ở đây là bộ nhận DGPS. Khi thực hiện lệnh này cho phép bộ nhận có thể xử lý tín hiệu một cách chính xác. Khi nhận được lệnh này các thông số sẽ được lưu trong SRAM và bộ nhận sẽ được reset để sử dụng các thông số này.
Ví dụ để cấu hình có các tham số 9600,8,N,1 ta gửi lệnh có định dạng như sau:
$PSRF102,9600,8,1,0*12


Tên
Ví dụ
Đơn vị
Mô tả
ID
$PSRF102

Các ký tự đầu của chuỗi.
Tốc độ baud
9600

1200, 2400, 4800, 9600, 19200, 38400, 57600, and 115200
Data bits
8

8,7
Stop bit
1

0,1
Parity
0

0=None, 1=Odd, 2=Even
Byte kiểm tra lỗi
*12


<CR><LF>


Kết thúc


Lệnh102 cấu hình cho truyền thông nối tiếp

-       103—Query/Rate Control
Đây là lệnh cho phép lựa chọn định dạng đầu ra của ứng dụng GPS của module SIM548. Lệnh này cũng cho phép có byte kiểm tra lỗi trong định dạng đầu ra không.
Ví dụ cho phép định dạng GGA ở đầu ra.
$PSRF103,00,01,00,01*25


Tên
Ví dụ
Đơn vị
Mô tả
ID
$PSRF103

Các ký tự đầu của chuỗi.
Định dạng
00

Theo bảng bên dưới.
Chế độ
01

0=SetRate , 1=Query
Rate
00
Giây
0-255
Cho phép byte kiểm tra lỗi
01

0=không cho phép, 1= cho phép.
Byte kiểm tra lỗi
*25


<CR><LF>


Kết thúc.


Lệnh 103 lựa chọn định dạng đẫu ra

Giá trị
Mô tả
0
GGA
1
GLL
2
GSA
3
GSV
4
RMC
5
VTG
6
MSS
7
Không hỗ trợ.
8
ZDA


Định dạng đầu ra

-       104—LLANavigationInitialization
Đây là lệnh sử dụng khởi tạo cho module GPS vị trí hiện tại(vĩ độ,kinh độ,độ cao so với mực nước biển) và thời gian. Việc cung cấp chính xác các thông số về vị trí và thời gian giúp cho module nhận tín hiệu của các vệ tinh một cách chính xác và nhanh chóng.
Ví dụ:
$PSRF104,37.3875111,-121.97232,0,96000,237759,1946,12,1*07

Tên
Ví dụ
Đơn vị
Mô tả
ID
$PSRF104

Các ký tự đầu của chuỗi.
Lat
37.3875111
Độ
Vĩ độ (khoảng 90 đến -90)
Lon
-121.97232
Độ
Kinh độ (khoảng 180 đến -180)
Alt
0
Mét
Độ cao so với mực nước biển.
clkOffset
9600
Hz

timeOfWeek
237759


WeekNo
1946


ChannelCount
12

Khoảng từ 1-12
resetCfg
1


Byte kiểm tra lỗi
*07


<CR><LF>


Kết thúc.

Lệnh 104  khởi tạo vị trí và thời gian






THE END

10 nhận xét:

  1. Cho mình hỏi! phần KCOL0~KCOL4 KROW0~KROW4 ở table trên ghi là dùng để kết nối bàn phím, nút nhấn. Vậy các chân đó là chân số mấy sao mình không thấy trong sơ đồ chân của SIM548C? Thanks!

    Trả lờiXóa
  2. @Quốc Khánh Nguyễn: Cảm ơn bạn đã góp ý. Mình đã sửa lại, Sim548C ở đây thì không có các chân đó bạn ạ!
    Thân!

    Trả lờiXóa
  3. vậy còn mấy chân đó thì có ở SIM nào có vậy? Thanks!

    Trả lờiXóa
  4. Mấy chân giao tiếp bàn phím đó có ở các dòng như Sim300, Sim508 ...
    Thân!

    Trả lờiXóa
  5. Bạn muốn giao tiếp với bàn phím thì chỉ có Sim900 là có các chân đó. Sim 908 có GPS.

    Trả lờiXóa
  6. Tập lệnh của Bộ Sim thì đều giống nhau 98% các bạn yên tâm không phải lo, là dùng 900 hay 548 hay 908

    Trả lờiXóa
  7. anh ơi. anh cho em hỏi là CF và LF có tác dụng gì anh. em có cái biến count_CF, count_LF trong đoạn code sau có ý nghĩa gì ạ
    txt=data;
    if(state==1)
    {


    //doc du lieu vao bo dem
    data_in[start_read]=txt;
    start_read++;
    // Neu du lieu la 0x0A thi tang bien dem LF
    if (txt==0x0A)
    count_LF++;
    // Neu du lieu la 0x0D thi tang bien dem CR
    if (txt==0x0D)
    count_CR++;
    //Kiem tra du lieu sau khi nhan duoc hon 1 lan CR va LF voi so luong CR>LF

    if((count_LF>1)&&(count_CR>count_LF))
    {
    OK_rec=0;
    ERROR_rec=0;
    for (i=0;inoidungOK


    }



    for (i=0;i0;i--)
    {
    if (data_in[i]==0x0A)
    {
    //xac dinh vi tri dau cua tin nhan trong mang
    start_mess=i+1;
    break;
    }
    }

    // duyet mang tu dau den cuoi noi dung tin nhan
    for (i=start_mess;i0;i--)
    {
    if(data_in[i]==0x22) count++;
    if(count==3)
    {
    number1[index]=data_in[i-1] ;
    index++;
    }

    if(count==4)
    {
    index=0;
    count=0;
    leng_num=strlen(number1);
    for(i=0;i<leng_num-1;i++)
    number[i]=number1[leng_num-2-i];

    }

    }
    for(i=0;i<250;i++)
    data_in[i]=0;
    start_read=0;
    delay_ms(1000);

    if((message[0]=='I') && (message[1]=='P'))
    {
    sms_status=1;
    save_IP();
    mode=4;
    }
    if((message[0]=='G')&&(message[1]=='P')&&(message[2]=='R')&&(message[3]=='S'))
    {
    sms_status=2;
    mode=5;
    }

    if((message[0]=='S')&&(message[1]=='M')&&(message[2]=='S'))
    {
    if((message[4]=='1'))
    {
    sms_status=3;
    sendsms_loop=1;
    delay_ms(1000);
    }

    Trả lờiXóa
  8. Chào bạn Cuong Le!
    Trước hết, 2 ký tự CR và LF có ý nghĩa như sau:
    CR: mã ASCII là 0Dh, giúp cho ta quay về đầu dòng.
    LF: mã ASCII là 0Ah, giúp ta xuống dòng mới.
    Còn các biến count_CR, count_LF như trong đoạn code trên của bạn thì dùng để đếm các ký tự CR và LF.
    Thân!

    Trả lờiXóa
  9. anh ơi.cái đoạn code này có ý nghĩa thế nào ạ.em chưa hiểu rõ lắm anh à.
    void check_message_rmc(){

    j=0;
    while(getchar()!='R'){};
    //lay du lieu tu ban tin RMC
    for(j=0;j<86;j++)
    {
    message_gps[j]=getchar();
    if(message_gps[j]=='*')
    {

    length_rmc=j+9;

    j=86 ;

    }
    }

    }

    Trả lờiXóa
